MP-260【触控联控主控】

◆ 产品概述



      MP-260 一体化触控播放主机分 E1 (WIFI)、E2 (4G) 两款，解决分体工控需外接屏、户外面板易进水、安装受限等痛点。



      整机铝合金纯平面机身，前面板 IP65 防尘防水；搭载 I5 处理器、4G 内存 + 256G 固态，10.4 寸十点电容触控屏，支持 15 万 RGBW 像素、25FPS 1080P/BIN 工程稳定输出。

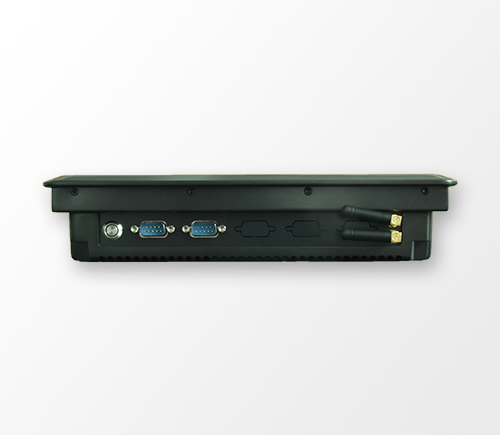

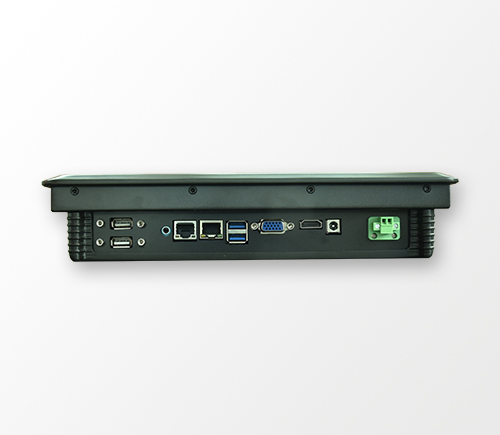

      配备双千兆网、2 路 RS485 串口、HDMI+VGA 双显；支持上电自启、看门狗、定时开关机，支持嵌入 / 壁挂 / 桌面三种安装，兼顾本地无线调试、异地 4G 远程运维，适配各类亮化现场管控场景。

功能简介

◆ 技术参数



1、整机硬件参数

项目

 规格
产品型号 MP-260-E1 (WIFI 触控)、MP-260-E2 (4G 触控)
机身材质 全铝合金工业机箱
正面防护 IP65 防水防尘纯平面触控面板
屏幕 10.4 寸工业 LCD，十点电容触控，6H 钢化玻璃
处理器 Intel 酷睿 I5 SOC
存储配置 4GB 内存 + 256GB 固态
显示输出 HDMI+VGA 双显
操作系统 Win10 工业版
供电 AC100~240V 输入，DC12V/5A 输出
工作环境 -10℃~50℃，湿度≤90% 无凝露
存储温度 -20℃~60℃
整机重量 3.4kg
产品尺寸 283*225*61 mm（不含支架）
安装方式 嵌入式 / 壁挂 / 桌面三用
工业功能 看门狗、定时开关机、网络唤醒、RTC、抗震抗干扰



2、灯光带载参数

播放素材 最大承载 稳定帧率

适配工程
1080P 视频、SWV 灯光 BIN 15 万 RGBW 实像素 25FPS 流畅无卡顿 3000*500 以内 LED 大屏 / 灯光项目





◆ 功能特点



1、10.4 寸十点电容触控，现场免屏调试
6H 钢化玻璃强光可视，无需外接显示器，直接触屏操作 LED Player，简化现场调试。

2、正面 IP65 防水防尘，露天控制柜耐用
纯平面无缝面板隔绝水汽粉尘，防雨箱长期使用少故障，降低售后。

3、嵌入 / 壁挂 / 桌面三用，多场景适配
控制柜内嵌、箱体壁挂、操作台桌面均可安装，不受机房空间限制。

4、WIFI/4G 双版本，本地远程双管控
E1 局域网无线改效果；E2 插 4G 异地远程更新灯光方案，布线灵活。


5、I5 固态配置，15 万像素工程流畅运行
25FPS 稳定加载幕墙、连片灯光 BIN 文件，多层动画无卡顿丢帧。

6、多重工业防护，7×24 小时持续运行
看门狗、定时开关机、网络唤醒、RTC 时钟，抗震抗干扰，断电自恢复工程。




◆ 适用场景



1、文旅景区管控机房
本地触屏调试全域景观，4G 版总部远程更换节日灯光。


2、商业幕墙防雨控制柜
IP65 面板防潮，壁挂内嵌，现场调试异形幕墙灯光。


3、沿街商铺亮化控制箱
小型箱体壁挂，无需外接屏幕，现场快速排查灯光故障。


4、公园园区运维操作台
桌面摆放，日常快速修改景观小品灯光程序。


5、户外演艺灯光配套
双网口联动多路分控，一键切换舞台灯光特效。


6、老旧亮化系统改造
替代工控 + 显示器两套设备，精简柜内布线与设备数量。
产品资料
MP260规格书_V2.0.3_适用E1_E2.pdf
发布时间：2023-09-21 15:59:47
MP260规格书_V1.0.2_适用D1.pdf
发布时间：2022-10-10 14:12:26
MP260说明书_V1.3_适用C1
发布时间：2022-10-10 14:12:04
MP260说明书_V1.2_适用B1
发布时间：2022-10-10 14:11:45
MP260说明书_V1.1_适用A1
发布时间：2022-10-10 14:11:25
更多下载
