◆ 概述

思域DMX无线信号收发器主要具备以下应用优势：

（1）采用2.4G全球开放ISM频段，免许可证使用，高效GFSK调制。

（2）高保真数据传输，保障数据无损还原。

（3）强抗干扰技术，性能稳定可靠，为工程的正常运行保驾护航。

（4）控制器与灯具、灯具与灯具之间无信号线传输信号，代替长期以来所依赖的双绞线等线材的有线传输。

（5）实现零信号线部署，在施工、调试、维护、线材等方面上节省大量人力物力和用时。

（6）灯具与控制器分组独立通讯，零相互干扰，传输性能稳定可靠。

（7）设备增加了各类防范及纠错措施，具有异常情况下的后备处理能力，确保系统和设备能够承受高低温、冲击耐压、静电辐射、震动等恶劣环境的应用考验。

（8）采用防水设计，IP67防水等级；传输距离达300米。

（9）一机多用，采用收发一体式设计，上电默认为接收模式。若信号端有DMX信号输入，则收发器自动切换为发送模式。

（10）支持国际标准DMX512协议，接收端输出通道为48 通道。

（11）采用一对多控制广播控制方式，即一台发射器，配置一台或多台接收器，只需将接收端与发送端频点设为一致，可满足各种不同场景的应用需求。

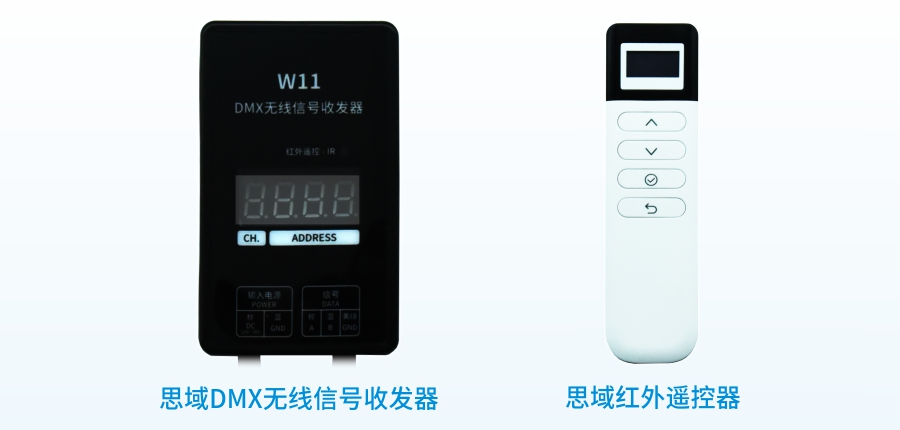

（12）通过利用配套的红外遥控器，可实现灯具无线编址、驱动频段调节、驱动地址设置等功能，遥控距离为5米。简易便捷，极大降低了项目施工和调试用时，降低人力成本。

（13）在工程调试中，思域DMX无线信号收发器具备智能故障定位应用优势。比如若出现灯具乱闪不受控的情况，传统DMX有线控制方案需采用多点排查方式，最终检查结果可能是这些原因导致：①接线问题；②电源问题；③灯具问题；④控制器问题；⑤灯光效果问题。而思域DMX无线信号收发器方案，仅需采用定点排查方式，确认DMX无线信号收发器排查正常后，则100%为灯具问题，极大降低了项目维护成本，提升工程运维效率。

从技术发展方向来看，传统DMX有线控制方案难点痛点有：

（1）场地环境复杂；（2）布线麻烦且工作量大；（3）对施工人员的专业程度要求高；（4）设备拆卸复杂；（5）增减设备需要重新布线；（6）系统可扩展性差；（7）线材成本高；（8）系统安装和维护成本高；（9）方案成本控制限制；（10）方案移动性能差；（11）因方案复杂带来的售前售后服务长；（12）设备重复利用率低等等一系列问题。

基于以上传统DMX有线控制方案痛点难点的有效处理，思域科技采用前沿信息技术建立了针对性的方案匹配，推出以思域DMX无线信号收发器为核心硬件的控制方案，以无线2.4G信号传输标准DMX512数据，解决控制器与灯具、灯具与灯具之间无信号线传输信号，代替长期以来所依赖的双绞线等线材的有线传输，协助客户快速响应不同工程需求，以更低成本获取更大收益。

思域DMX无线信号收发器具备无线部署、智能故障定位、强抗干扰、收发一体设计、红外无线编址、一对多广播控制、零相互干扰、零接线误差、模块化、标准化、简易施工、调试简单、极简维护、低成本、强扩展性等15大核心优势。设备适用于工程复杂、障碍物较多、布线难度大、维护难度大等户内外亮化场景。

思域DMX无线信号收发器具备零信号线部署、红外无线编址、智能故障定位、高集成度、高稳定性五大创新特征：

1、【零信号线部署】
在整个方案的部署中，灯与控制器之间无信号线，无线部署；灯与灯之间无信号线，零接线误差。方案真正实现零信号线部署，在施工、调试、维护、线材等方面上节省大量人力物力和用时，高效降低项目成本，大幅调升项目运营效率。

2、【红外无线编址】

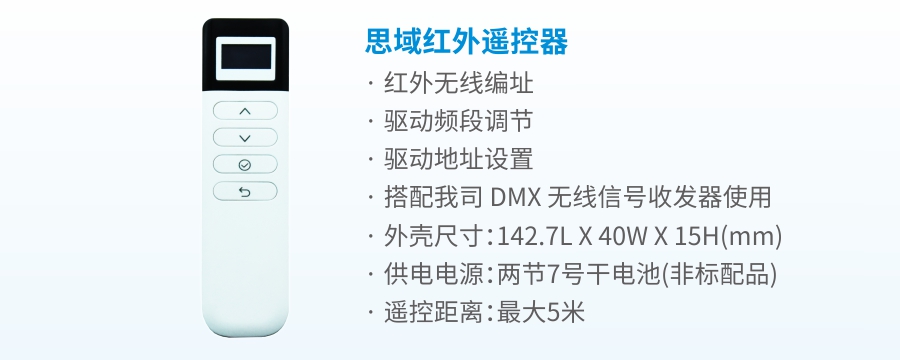

通过利用配套的红外遥控器，可实现灯具无线编址、驱动频段调节、驱动地址设置等功能，遥控距离为5米。思域DMX无线信号收发器的红外无线编址功能，简易便捷，极大降低了项目施工和调试用时，降低人力成本。设备支持对思域协议（SW） 灯具、UCS512D 协议灯具进行编址，灯具编址需要遥控器对灯具发送红外信号，地址范围为1~512。

3、【智能故障定位】

在工程调试中，思域DMX无线信号收发器具备智能故障定位应用优势。比如若出现灯具乱闪不受控的情况，传统DMX有线控制方案需采用多点排查方式，最终检查结果可能是这些原因导致：①接线问题；②电源问题；③灯具问题；④控制器问题；⑤灯光效果问题。而思域DMX无线信号收发器方案，仅需采用定点排查方式，确认DMX无线信号收发器排查正常后，则100%为灯具问题，极大降低了项目维护成本，提升工程运维效率。

4、【高集成度】

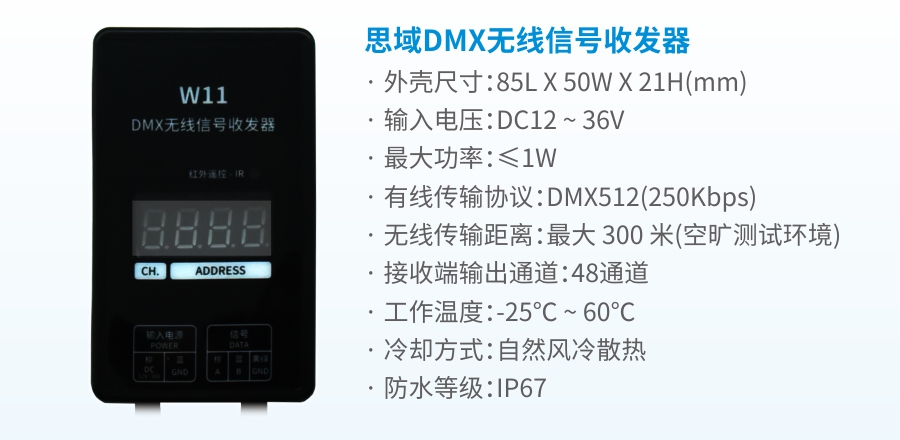

思域DMX无线信号收发器一机多用，采用收发一体式设计，上电默认为接收模式。若信号端有DMX信号输入，则收发器自动切换为发送模式。发送模式下，当DMX信号断开3秒后，则会自动恢复到接收模式。设备支持国际标准DMX512协议，接收端输出通道为48 通道。采用一对多控制广播控制方式，即一台发射器，配置一台或多台接收器，只需将接收端与发送端频点设为一致，可满足各种不同场景的应用需求。

5、【高稳定性】

①在安全设计上，思域DMX无线信号收发器增加了各类防范及纠错措施，具有异常情况下的后备处理能力，确保系统和设备能够承受高低温、冲击耐压、静电辐射、震动等恶劣环境的应用考验。
②在结构设计上，设备采用防水设计，IP67防水等级；传输距离达300米。
③在信号传输上，灯具与控制器分组独立通讯，零相互干扰，传输性能稳定可靠。高保真数据传输，保障数据无损还原。
④在抗干扰性上，采用2.4G全球开放ISM频段，免许可证使用，高效GFSK调制。

应用框图

技术及工艺创新要点：

基于以上传统DMX有线控制方案痛点难点的有效处理，思域科技采用前沿信息技术建立了针对性的方案匹配，推出以思域DMX无线信号收发器为核心硬件的控制方案。设备具备无线部署、智能故障定位、强抗干扰、收发一体设计、红外无线编址、一对多广播控制、零相互干扰、零接线误差、模块化、标准化、简易施工、调试简单、极简维护、低成本、强扩展性等15大核心优势，适用于工程复杂、障碍物较多、布线难度大、维护难度大等户内外亮化场景。
